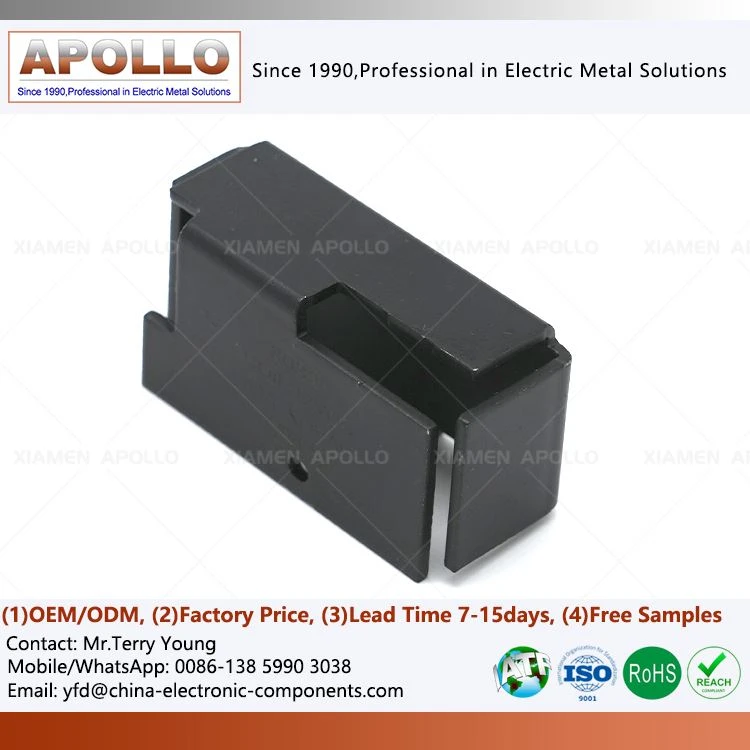

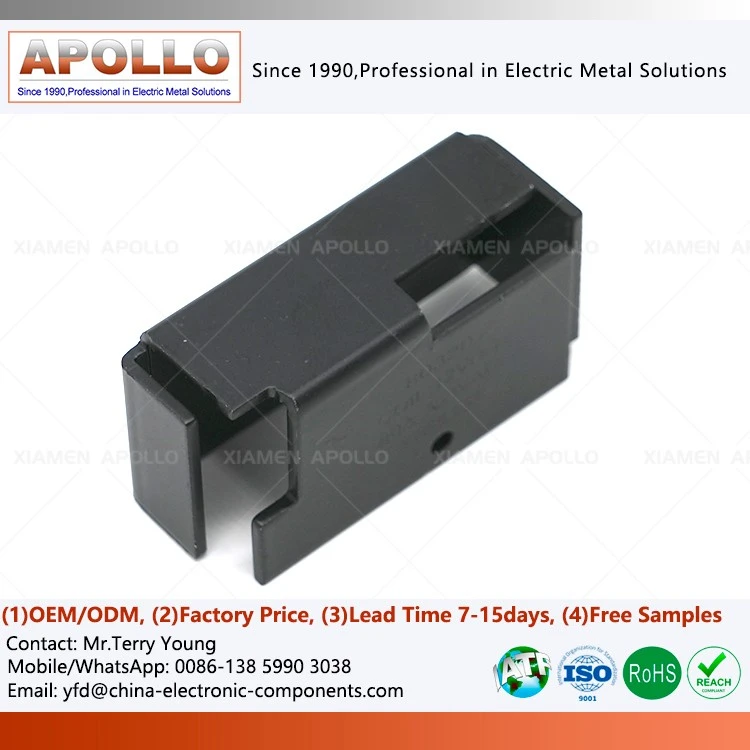

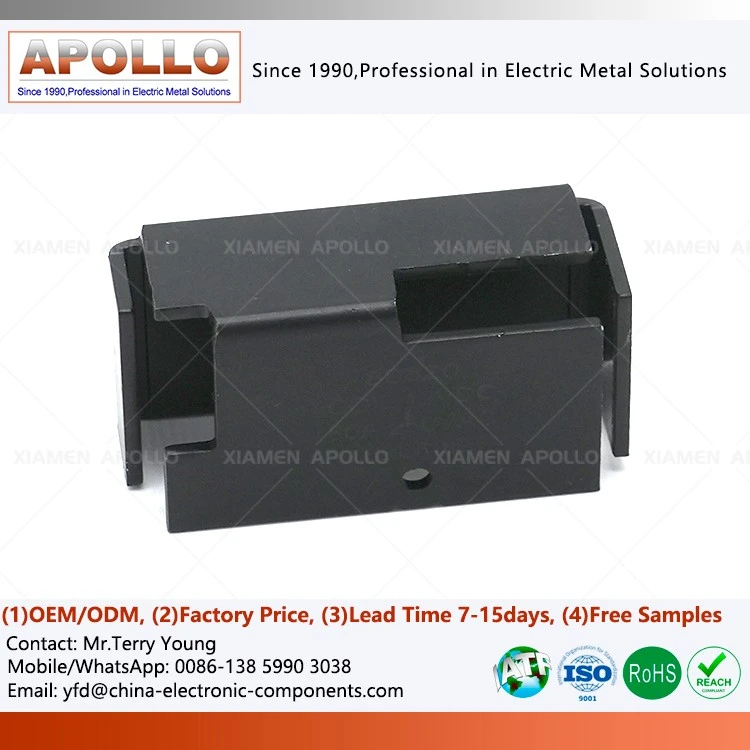

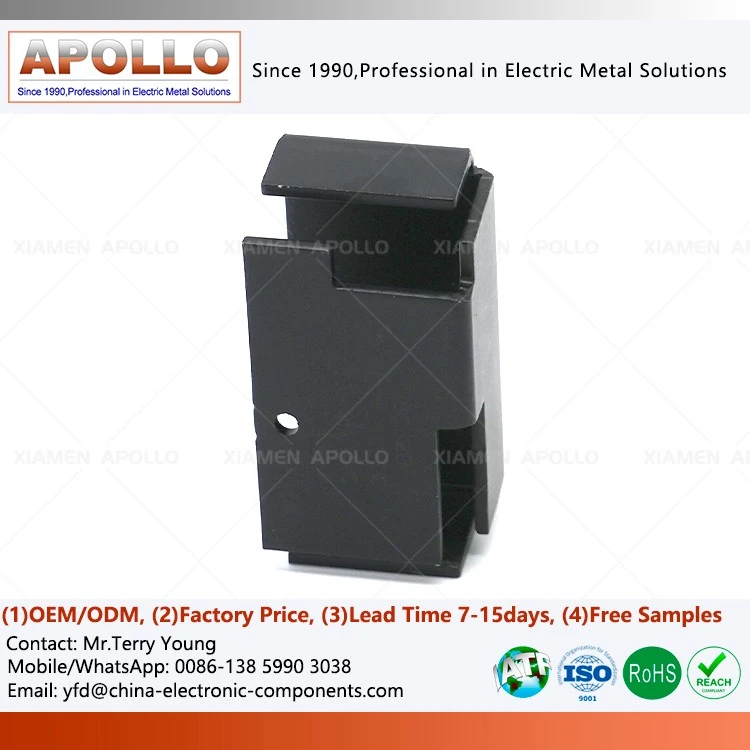

Relé EMI védőburkolat
Mi az a relé EMI védőburkolat?
A Relay EMI Shield Cover egy bélyegzett ferromágneses burkolat, amelyet az intelligens villamosenergia-mérőkbe szerelt reteszrelék mágneses áramköre körül használnak. A hidegen hengerelt szénacél szubsztrát mágneses utat biztosít a külső mágneses fluxus eltérítéséhez, míg a porbevonatú felület elektromos szigetelést és felületvédelmet biztosít. A burkolat a reléház geometriájának megfelelően van kialakítva, így az árnyékolás helyzete, a szerelési hézag és a tokozás illeszkedése a mérő összeszerelése során is szabályozható marad. A gyártás az ügyfelek rajzaiból, mintákból vagy 3D-s adatokból fejleszthető, a szerszámozás, a bélyegzés, a felületkezelés és a tételellenőrzés egyetlen gyártási folyamatként kezelhető.
Mágneses reteszelő relé árnyékoló ház anyag- és felületkezelése
Hideg-szénacél hordozó
A megadott alapanyag hidegen{0}}hengerelt szénacéllemez. Ferromágneses tulajdonságai alkalmassá teszik mágneses fluxus tolatásos szerkezetekhez, míg a lapformátum támogatja a progresszív bélyegzést, hajlítást, átszúrást és alakítási műveleteket.
Porbevonat, mint szigetelőréteg
A porbevonatú-felület elválasztja a vezetőképes acél hordozót a szomszédos vezetőképes alkatrészektől, és védőréteget képez a nedvesség és a felületi oxidáció ellen.
Bevonatfedés a formált éleknél
A hajlítás és sajtolás felfedheti a széleket, vagy bevonat felhalmozódást okozhat a sarkoknál. A szerszámok tervezése, az előkezelés és a kikeményedés ellenőrzése ezért fontos a bevonat lefedettségének fenntartása érdekében a hajtogatott élek, a rögzítőfülek és a lyukasztott nyílások körül.
A mágneses reteszelő relé fém védőburkolatának integrálása
Intelligens villamosenergia-mérők
Egyfázisú és háromfázisú előre fizető mérőkbe integrálva, hogy megvédje a belső reteszelő reléket a hálózati zavaroktól.
HVDC mágneskapcsolók
Védje a nagyfeszültségű megújuló energia elosztó szekrényekben működő segédvezérlő reléket.
Ipari vezérlőrelék
Magas elektromágneses kompatibilitást (EMC) igénylő automatizált gyártási kapcsolótáblákban alkalmazzák.
Autóipari áramelosztás
A motorháztető alatti durva mágneses és termikus környezetnek kitett kiegészítő relémodulokat szolgál ki.
Gyakran ismételt kérdések a relépajzs házzal kapcsolatban
Miért használnak szénacélt a relé védőburkolatához?
+
-
A hidegen{0}}hengerelt szénacél ferromágneses bypass-t biztosít a külső mágneses fluxus számára, lehetővé téve a fluxus egy részének a relé belső mágneses áramköre körüli eltérítését. Ezenkívül az acéllemez alkalmas sajtolásra és hajlításra, lehetővé téve kompakt szerkezetek készítését, amelyek elférnek egy villanyóra korlátozott helyén.
Miért kell az EMC árnyékoló alkatrészekhez porszórt bevonat?
+
-
A porbevonat elektromos szigetelést biztosít az acél pajzs és a szomszédos vezetőképes alkatrészek között, miközben csökkenti a nedvesség és a felületi oxidáció hatását az alapanyagra.
Hogyan biztosítható a méretkonzisztencia a tömeggyártás során?
+
-
A méretkonzisztenciát a beérkező anyagok ellenőrzése, a bélyegzőszerszám-karbantartás, az első-cikkellenőrzés és a-folyamat minőség-ellenőrzése biztosítja.
A Signal Interference Shield fedél kész, bélyegzett termékként szállítható?
+
-
Igen. A termékeket kész árnyékoló burkolatként is lehet szállítani, -amelyet sajtoláson, alakításon, porbevonaton és ellenőrzésen,-amely lehetővé teszi a relégyártók számára, hogy közvetlenül a későbbi összeszereléshez kezdjenek.
Milyen információkra van szükség az ajánlattételhez?
+
-
Javasoljuk, hogy rajzokat, mintákat vagy 3D CAD-fájlokat adjon meg az anyagspecifikációkkal, a lemezvastagsággal, a bevonat követelményeivel, az éves mennyiséggel, az ellenőrzési szabványokkal és a működési környezettel kapcsolatos részletekkel együtt.
lépjen kapcsolatba velünk
Küldje el a relérajzot, mintát vagy 3D CAD-adatokat most, hogy áttekintse aRelé EMI védőburkolatgeometria, sajtolási folyamat, porbevonat-követelmények és gyártási mennyiség a mérnöki és gyártói csapattal.
